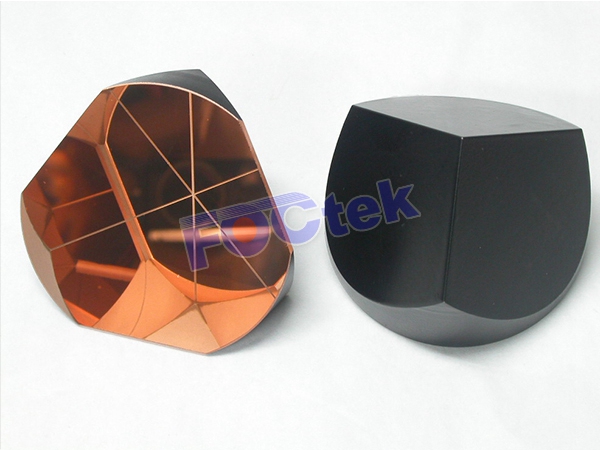

    角錐棱鏡

           角錐棱鏡也稱為逆反射棱鏡或三面棱鏡。 在角錐棱鏡中，三個反射面彼此垂直，就像角錐的側壁一樣。 輸入表面垂直于立方對角線。 忽略入射角，輸出光束與輸入光束平行，但方向相反。 為了更好地匹配，幾個角棱鏡的插入角通常為六邊形。 在這種棱鏡的情況下，會發生全內反射現象，因此（有可能）沒有必要在反射面上涂鏡面鍍膜。 通常，反射表面是鋁反射膜，然后用銅和黑色涂料覆蓋。

     標準規格

      屬性 規范
      材質 N-BK7 Grade A optical glass
      尺寸公差（mm） +0.0/-0.2
      通光孔徑 80%
      偏差 1800±3 arc senconds.
      平坦度（@ 633nm） λ/4 on big surface,  λ/8 on reflection surfaces
      表面質量 60/40
      斜角（mm） 0.2-0.5
      反射面上的反射涂層 upon request
      輸入和輸出側的涂層 upon request
    Part No. f (mm) h (mm)
    FCC1101 15 11.3
    FCC1102 25.4 19
    FCC1103 38 28.5

    FCC1104

    		 50.8 37.5

    角錐后向反射器的注意事項：

    （1）。 除N-BK7外，還可提供其他光學材料制成的定制角錐棱鏡。

    （2）。 可以提供偏差容差較低的角錐棱鏡，例如0.5'、1′、3'、5'、10"或30"。

    （3）。 提供具有更好表面質量（優于40/20或20/10）的角錐棱鏡。

    （4）。 可提供反射表面上的HR或金屬反射膜（Al，Ag，Cu等）。

    （5）。 可根據要求提供輸入/輸出表面的增透膜。

    （6）。可根據要求提供其他尺寸的定制非標準角錐棱鏡。
