• <menu id="uusgg"><tt id="uusgg"></tt></menu>
    <menu id="uusgg"></menu>
    電話電話

    86-591-3826-6618

     郵箱郵箱sales@foctek.com
    股票代碼

    833682

    EN中
    新聞
    • 新聞
    • 精密
    • 鏡頭
    ?主營業務 >> 精密光學事業部 >> 產品介紹 >> 晶體產品 >> 非線性光學晶體 >> BBO
  • 精密光學事業部
  • 核心能力
  • 質量保證
  • 熱銷產品
  • 應用領域
  • 產品介紹

    • 產品列表
    BBO
    KTP
    LiNbO3

    BBO

           BBO（β-BaB2 O 4）是一種非線性光學晶體，具有許多獨特的特征。 寬的透明度和相位匹配范圍，大的非線性系數，高的損傷閾值和出色的光學均勻性為各種非線性光學在線訂購提供了誘人的可能性。



    能力：

    1）光圈：1x1?12x12mm

    2）長度：0.02?25mm

    3）相位匹配角θ和φ：由不同的同調產生確定。

    4）相位匹配類型：I型或II型

    5）最終配置：扁平或布魯斯特或指定



    典型規格和公差：

    1）角度公差：Δθ<±0.2°; Δφ<±0.2°

    2）尺寸公差：（W±0.1mm）x（H±0.1mm）x（L + 0.2mm / -0.1mm）

    3）平坦度：<λ/ 8 @ 633nm

    4）劃痕/批號：優于MIL / O-13830A的10/5劃痕/挖度

    5）平行度：<20弧秒

    6）垂直度：<5弧分

    7）波前畸變：<λ/ 8 @ 633nm

    8）通光孔徑：> 90％中心區域

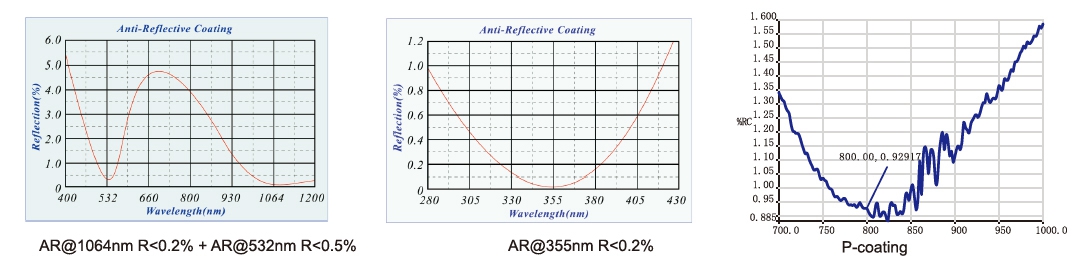

    9）涂層：防護涂層或防反射涂層

    物理和光學性質：

    晶體結構 trigonal,space group R3c
    單元參數 A=b=12.532Å,c=12.717Å,Z=6
    熔點 1095+/-5°C
    轉變溫度 925+/-5 °C
    光學均質 Δn  10  /cm
    莫氏硬度 4.5
    密度 3.85 g/cm

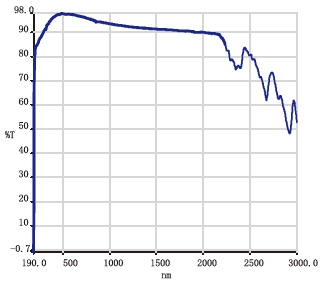

    吸收系數 <0.1%/cm  (at 1064nm)
    吸濕性 low
    電阻率 >10   ohm-cm
    相對介電常數 ε  11/ε0:6.7, ε  33/ε0:8.1
    Tanδ < 0.001
    熱膨脹系數 a,   4x10  /K
    （在25°C-900°C的范圍內 c,   36x10   /K

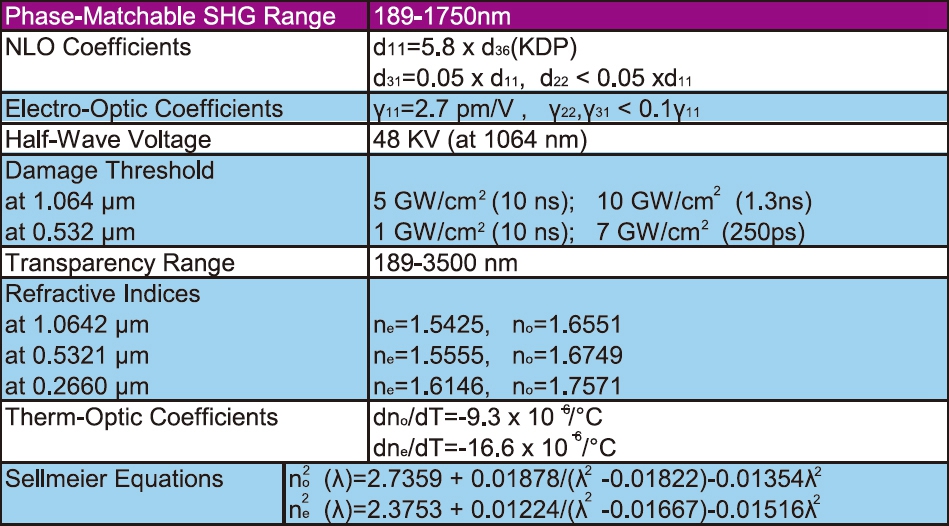

    導熱系數    ⊥c, 1.2 W/m/K ;    ||c,   1.6W/m/K

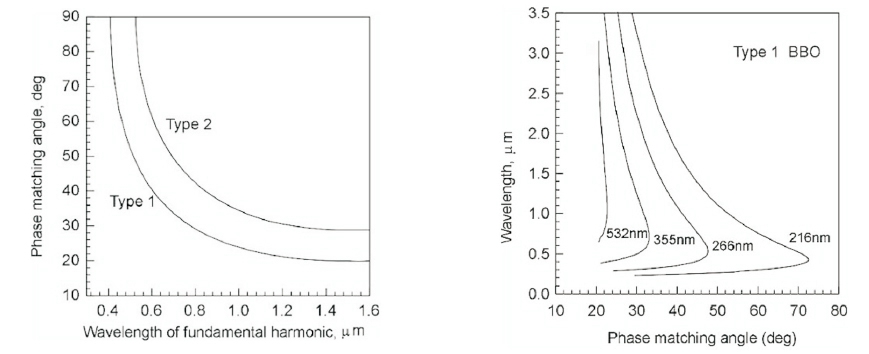

          由于熱接受帶寬大，損傷閾值高和吸收小，BBO非常適合于高峰值或平均功率激光輻射的頻率轉換。大的光譜透射范圍以及相位匹配性，特別是在UV范圍內，使BBO非常適合 用于染料，Ar +離子和銅蒸氣激光輻射的倍頻，可有效地產生寬幅Nd：YAG以及Ti：藍寶石和亞歷山大寶石激光輻射的級聯諧波。 角度調整的相位匹配類型1（oo-e）和類型2（eo-e）均可獲得，增加了不同在線訂購的許多優勢.SHG相位匹配角度對輸入輻射波長的依賴性如圖1所示。

          Type 1和Type 2相位匹配都用于基于BBO晶體的OPO器件中，并設計用于泵浦Nd：YAG激光器的不同諧波（最多五次）。 與類型2的交互相比，類型1的交互提供了更大的調諧范圍和更高的參數放大率，而使用類型2的交互則獲得了更窄的輸出帶寬，如圖2所示。 對于1型相互作用，在355 nm泵浦的情況下，BBO的參數增益約為KDP的10倍。 在OPO器件中使用532 nm同步泵浦的12 mm長的BBO晶體，可以獲得高達30％的能量轉換效率，其輸出為640-3170 nm。 由于接收角小且走動較大，有效轉換需要使用光束質量好，發散度低的輸入激光輻射。

    Standard BBo for SHG
    Part No.
    Size(mm)
    q
    f
    Coating
    BBO001
    4x4x7
    22.8°
    0°
    AR/AR@1064&532nm
    BBO002
    4x4x7
    47.6°
    0°
    AR/AR@532&266nm
    BBO003
    4x4x10
    22.8°
    0°
    AR/AR@1064&532nm
    BBO004
    4x4x10
    47.6°
    0°
    AR/AR@532&266nm
    BBO005
    5x5x2
    29.2°
    0°
    AR/AR@800&400nm
    BBO006
    5x5x1
    29.2°
    0°
    AR/AR@800&400nm
    BBO007
    5x5x0.3-0.5
    29.2°
    0°
    AR/AR@800&400nm
    BBO008
    5x5x0.1
    29.2°
    0°
    AR/AR@800&400nm










    * 姓名：
    * Email：
    * 公司：
    * 手機：

    KTP ?

    Copyright ? 2016 福建福特科光電股份有限公司 版權的有 All Rights Reserved 閩ICP備05011100號

    技術支持：BAINANET
    家庭乱伦小说
