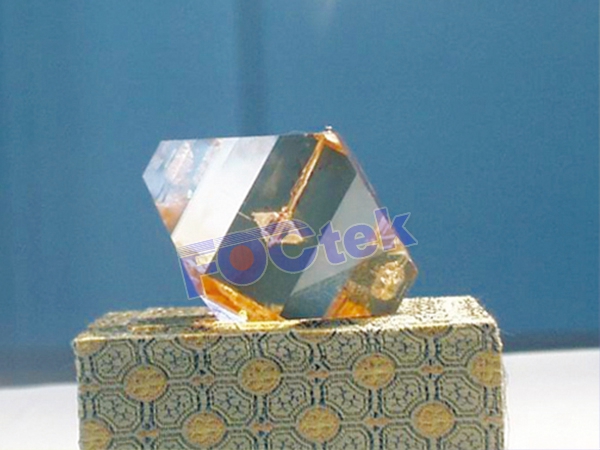

KTP
|
1)
|
孔徑：1x1?10x10mm |
|
2)
|
長度：0.05?20mm |
|
3)
|

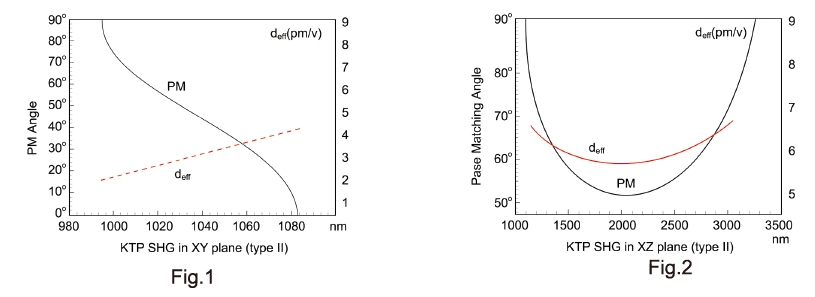

相位匹配角： 由不同的同源生成決定 典型的θ= 90° SHG 1064nm時φ= 23.5° |
|
4)
|
相位匹配類型：II型 |
|
5)
|

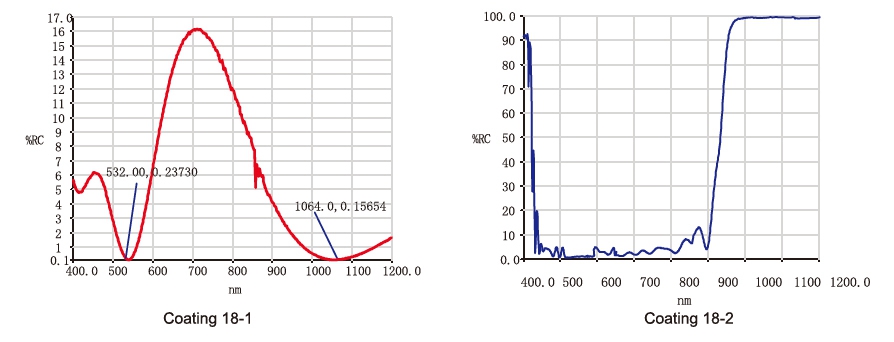

典型涂層： a) AR @ 1064nm R <0.1％; AR @ 532nm，R ＜0.25％。 （參見涂層18-1） b) HR @ 1064nm，R> 99.8％; HT @ 808nm，T <0.5％（請參見涂層18-2） 根據客戶要求提供不同的涂層規格。 |
| 典型規格和公差： | |
|
1)
|
角度公差：Δθ<±0.2°; Δφ<±0.2° |
|
2)
|
尺寸公差：（W±0.1mm）x（H±0.1mm）x（L + 0.2mm / -0.1mm） |
|
3)
|
平坦度：λ/ 8 @ 633nm |
|
4)
|
劃痕/開挖代碼：優于MIL / O-13830A的10/5劃痕/開挖 |
|
5)
|
平行度：<20弧秒 |
|
6)
|
垂直度：<5弧分 |
|
7)
|
波前畸變：<λ/ 8 @ 633nm |
|
8)
|
通光孔徑：> 90％中心區域 |

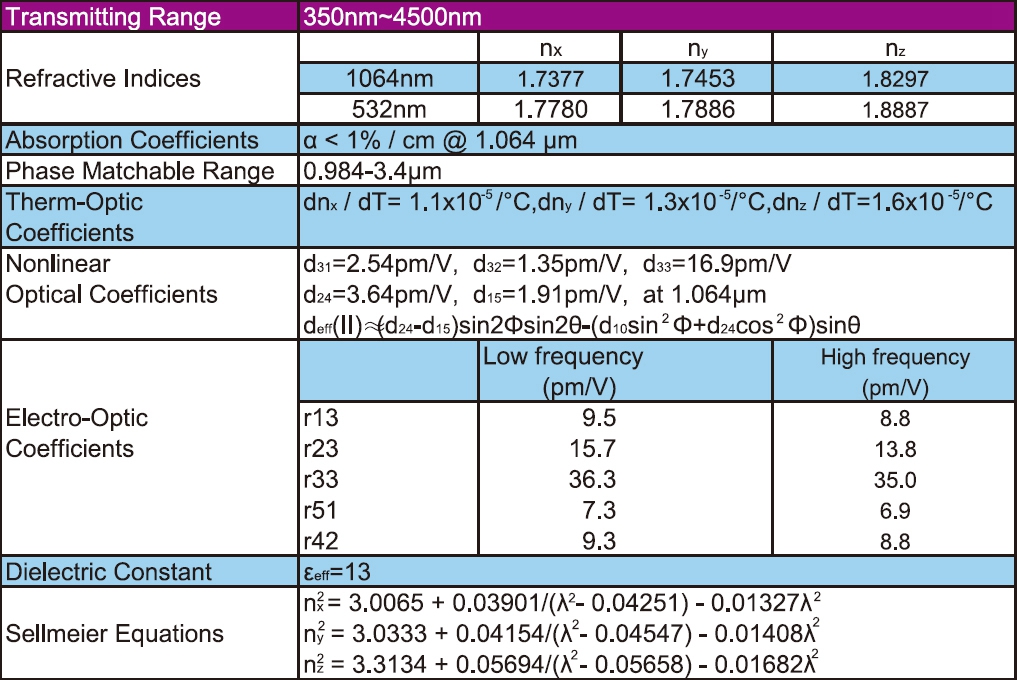

物理和光學性質：
|
| Part No. |
Size (mm)
|
q
|
f
|
Coating
|
|
| S1 | S2 | ||||
| KTP001 |
3x3x5
|
90°
|
23.5°
|
AR@1064nm R<0.2% AR@532nm R<0.5% |
AR@1064nm R<0.2% AR@532nm R<0.5% |
| KTP002 |
3x3x5
|
90°
|
23.5°
|
HR@1064nm R>99.8% AR@ 532nm R<0.5% |
AR@1064nm R<0.2% AR@532nm R<0.5% |
| KTP003 |
3x3x10
|
90°
|
23.5°
|
HR@1064nm R>99.8% AR@ 532nm R<0.5% |
AR@1064nm R<0.2% AR@532nm R<0.5% |
