• <menu id="uusgg"><tt id="uusgg"></tt></menu>
    <menu id="uusgg"></menu>

           摻釹釩酸釓晶體(Nd:GdVO4)是一種有前途的二極管泵浦激光器材料。 與Nd:YVO4晶體相似,Nd:GdVO4晶體在泵浦波長處也顯示出高增益,低閾值和高吸收系數,這歸因于釹摻雜劑在晶格中的出色配合。 與Nd:YVO4相比,Nd:GdVO4具有更高的導熱系數。 利用先進的技術來生長和制造高光學品質的Nd:GdVO4晶體,福特科可以提供各種成品晶體。

    功能包括:

    1) 釹摻雜濃度:0.2 --- 3.0 atm%
    2) 摻雜容限:濃度的10%以內。
    3)
    寬X高:1X1?16X16毫米
    4)
    長度:0.02~20MM



    典型規格和公差:

    1)
    方向:
    a-cut crystalline direction(+/-0.20)
    2)
    尺寸公差:
    +/-0.1mm(typical)High precision +/-0.005mm can be available upon request.
    3)
    波前失真:
    <l/8@633nm
    4)
    表面質量:
    better than 20/10 Scratch/Dig per MIL-O-1380A
    5)
    并行性:
    < 10 arc seconds
    6)
    垂直度:
    < 5 arc minutes
    7)
    表面平整度:
    <l/10 at 632.8nm
    8)
    通光孔徑:
    Central 95%
    9)
    倒角:
    0.15x450
    10)
    損壞閾值:
    over 15J/cm2 (rods without coating) over 700 MW/cm2 (coated)
    11)
    涂層:

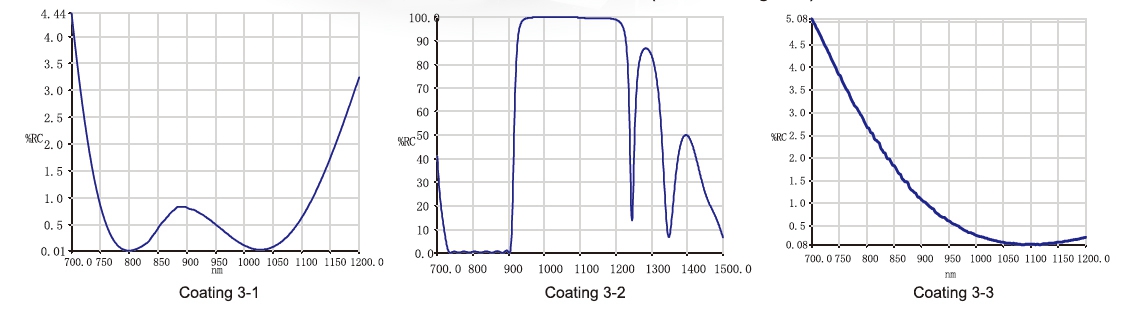

    1)AR@1063nm, R< 0.1% & HT@808nm, T>95%(see coating 3-1 )
    2)HR@1063nm, R>99.8% & HT@808nm, T>95%(see coating 3-2 )
    3)AR@1063 nm, R<0.1%(see coating 3-3 )



    筆記:

    要查詢或訂購成品Nd:GdVO4激光晶體,請指定上面列出的規格,對于常見的在線訂購,我們只需要知道主要規格:摻Nd的濃度,尺寸,表面質量和涂層。 如有特殊要求,請詳細說明規格以進行評估和制造。

    物理和光學性質

    晶體結構
    Zircon Tetragonal, space group D4h, a=b=7.21, c=6.35
    熔點
    1780°C
    密度
    5.47g/ cm3
    莫氏硬度
    Glass-like, ~ 5
    熱膨脹系數
    aa=1.5x10-6/K, ac=7.3x10-6/K
    導熱系數
    11.7 W/m/K <110>
    峰值吸收波長
    808.5 nm
    激光波長
    912.6 nm, 1063.1 nm, 1341.3 nm
    水晶類
    Positive uniaxial, no=na=nb  ne=n
    no=1.9854, ne=2.1981,@ 1064nm
    no=2.0382, ne=2.2929, @ 532nm
    no=1.9977, ne=2.2198, @ 808nm
    熱光學系數
    dn/dT=4.7x10-6/K
    受激發射截面
    7.60x10-19cm2 @1064 nm
    熒光壽命Nd = 1.2 atm%
    95 μs@ 808 nm
    損耗系數
    0.003 cm-1@ 1064 nm
    吸收系數Nd = 1.2 atm%
    74 cm-1 @ 808 nm
    吸收長度Nd = 1.2 atm%
    0.18 mm @ 808 nm
    本征損耗Nd = 1.2 atm%
    Less 0.1% cm-1 @1064 nm
    行寬
    0.6 nm
    偏振激光發射
    p parallel to optic axis (c-axis)
    二極管泵浦光到光效率
    > 60%
    Sellmeier方程(用于純GdVO4晶體)
    ne2=4.734369 + 0.1216149/(l2 - 0.0523664) - 0.013927l2no2=3.8987165+0.05990622/(l- 0.0514395) - 0.011319l2


    Nd:GdVO4屬性與Nd:YVO4比較


    -
    Nd:GdVO4, 1.2 atm% Nd
    Nd:YVO4 1.1 atm% Nd
    熔化溫度(℃)
    1780
    1825
    熒光壽命(t)
    95 μs
    100 μs
    受激發射橫截面(s) 7.6x10 -19 cm -2 15.6x10 -19 cm -2 ( p -pol)
    吸收系數
    78cm -1 31.2 cm -1
    La 0.18mm 0.32mm
    門限功率 70mw 78mw
    轉換效率h s 50% 48.6%
    導熱系數 11.7w/m/k 5.10w/m/k





    * 姓名:
    * Email:
    * 公司:
    * 手機:

    Copyright ? 2016 福建福特科光電股份有限公司 版權的有 All Rights Reserved 閩ICP備05011100號

    技術支持:BAINANET
    家庭乱伦小说
