• <menu id="uusgg"><tt id="uusgg"></tt></menu>
    <menu id="uusgg"></menu>

          釩酸釔由于其高增益,低閾值和在泵浦波長處的高吸收系數而越來越受歡迎,這是由于釹摻雜劑在晶格中的出色配合所致。 這些優點使 Nd:YVO4比Nd:YAG在低功率設備(例如手持式指針和其他緊湊型激光器)上是更好的選擇。

          利用先進的技術來生長和制造高光學品質的 Nd:YVO4晶體,FOCtek可以提供各種成品晶體。



    功能包括:

    1)
    釹摻雜濃度:
    濃度的10%以內0.1?3 atm%的公差
    2)
    寬x高:
    1*1~ 16*16mm
    3)
    長度:
    0.02 ~ 20mm



    典型規格和公差:

    1)
    方向:
    a-cut crystalline direction(+/-0.20)
    2)
    尺寸公差:
    +/-0.1mm(typical)High precision +/-0.005mm can be available upon request.
    3)
    波前失真:
    <l/8@633nm
    4)
    表面質量:
    better than 20/10 Scratch/Dig per MIL-O-1380A
    5)
    并行性:
    < 10 arc seconds
    6)
    垂直度:
    < 5 arc minutes
    7)
    表面平整度:
    <l/10 at 632.8nm
    8)
    通光孔徑:
    Central 95%
    9)
    倒角:
    0.15x450
    10)
    損壞閾值:
    over 15J/cm2 (rods without coating) over 700 MW/cm2 (coating)
    11)
    Coating:

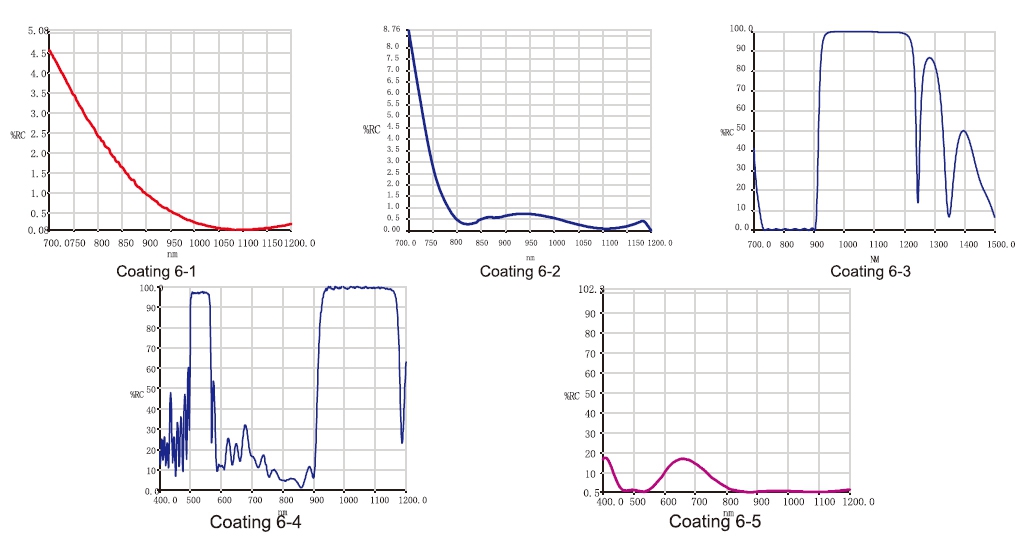

    (1) AR@1064nm, R< 0.1% (see coating 6-1)
    (2) AR@1064nm, R< 0.1% & HT@808nm, T>95% (see coating 6-2)
    (3) HR@1064nm, R>99.8% & HT@808nm, T>95%(see coating 6-3)
    (4) HR@1064nm, R>99.8%, HR@532 nm, R>99% & HT@808 nm, T>95%(see coating 6-4)
    (5) AR@1064 nm, R<0.1%, AR@532NM, R<0.3%(see coating 6-5)

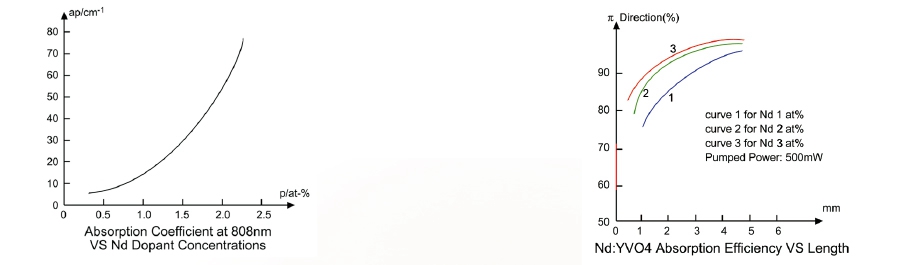

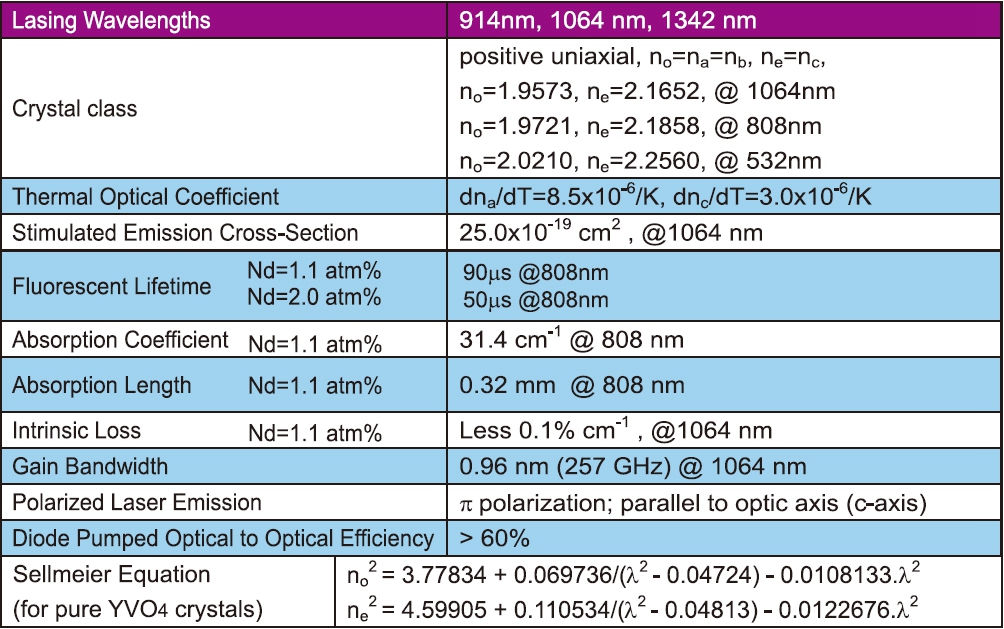

    原子密度 ~1.37x1020 atoms/cm2
    晶體結構 Zircon Tetragonal. space group D4h, a=b=7.12, c=6.29
    密度 4.22 g/cm2
    莫氏硬度 Glass-like, ~5
    熱膨脹系數
    αa=4.43x10-6 /K, αC=11.37x10-6/K
    導熱系數
    ║C:5.23 W/m/K; ┴ C: 5.10W/m/K

    如何處理Nd:YVO4晶體



        當您從福特科收到晶體時,請確保只有合格的人員才能在干凈的環境中打開內包裝。 請防止指紋,油污和其他物質粘附在拋光或涂層表面上。

           如果表面被污染,請用空氣球吹打表面。 如果晶體表面仍然有污染,請用清潔液和柔軟的絲綢清潔表面。 建議使用50%高純酒精和50%高純醚的混合液作為清洗液。 請通知受污染的表面非常容易損壞。 當拋光表面起霧或損壞時,請向福特科請求重新拋光和涂層服務。



    晶體上的痕跡

          對于一般的a切口Nd:YVO4,在表面上有一個垂直于光軸的點標記。 并且,如果在輸入和輸出表面上的涂層不同,則在殼側面上的箭頭標記將從輸入表面指向輸出表面。



    標準產品系列

          福特科有很多二極管泵浦激光光學系統的標準系列套件,可以很容易地從下面列出的列表中選擇所需的組件。

    Part
    Size
    (mm)
    Nd
    Coatings
    S1
    S2
    NYV001
    3x3x1
    0.5%
    AR@1064nm, HT@808nm
    AR@1064nm,
    NYV002
    3x3x1
    1%
    AR@1064nm, HT@808nm
    AR@1064nm,
    NYV003
    3x3x1
    1%
    HR@1064nm, HT@808nm,
    AR@1064nm,
    NYV004
    3x3x1
    1%
    HR@1064nm,HT@808nm,HR@532nm
    AR@1064nm,
    NYV005
    3x3x3
    0.5%
    AR@1064nm, HT@808nm
    AR@1064nm, HT@808nm
    NYV006
    3x3x3
    0.5%
    HR@1064nm, HT@808nm
    AR@1064nm, HT@808nm
    NYV007
    3x3x5
    0.5%
    AR@1064nm, HT@808nm
    AR@1064nm, HT@808nm
    NYV008
    3x3x8
    0.5%
    AR@1064nm, HT@808nm
    AR@1064nm, HT@808nm
    NYV009
    3x3x12
    0.5%
    AR@1064nm, HT@808nm
    AR@1064nm, HT@808nm
    NYV010
    3x3x3
    1.0%
    AR@1064nm, HT@808nm
    AR@1064nm, HT@808nm
    NYV011
    3x3x3
    1.0%
    HR@1064nm, HT@808nm
    AR@1064nm, HT@808nm
    NYV101
    3x3x0.5
    3.0%
    HR@1064nm, HR@532nm,HT@808nm
    AR@1064nm&532 nm
    NYV102
    3x3x1
    1.0%
    HR@1064nm, HR@532nm,HT@808nm
    AR@1064nm&532 nm
    NYV103
    3x3x1
    2.0%
    HR@1064nm, HR@532nm,HT@808nm
    AR@1064nm&532 nm
    NYV104
    3x3x3
    1.0%
    HR@1064nm, HR@532nm,HT@808nm
    AR@1064nm&532 nm
    NYV105
    3x3x5
    0.5%
    HR@1064nm, HR@532nm,HT@808nm
    AR@1064nm&532 nm
    NYV106
    3x3x2
    1.0%
    HR@1064nm, HR@532nm,HT@808nm
    AR@1064nm&532 nm
    NYV107
    3x3x2
    0.5%
    HR@1064nm, HR@532nm,HT@808nm
    AR@1064nm&532 nm





    * 姓名:
    * Email:
    * 公司:
    * 手機:

    Copyright ? 2016 福建福特科光電股份有限公司 版權的有 All Rights Reserved 閩ICP備05011100號

    技術支持:BAINANET
    家庭乱伦小说
